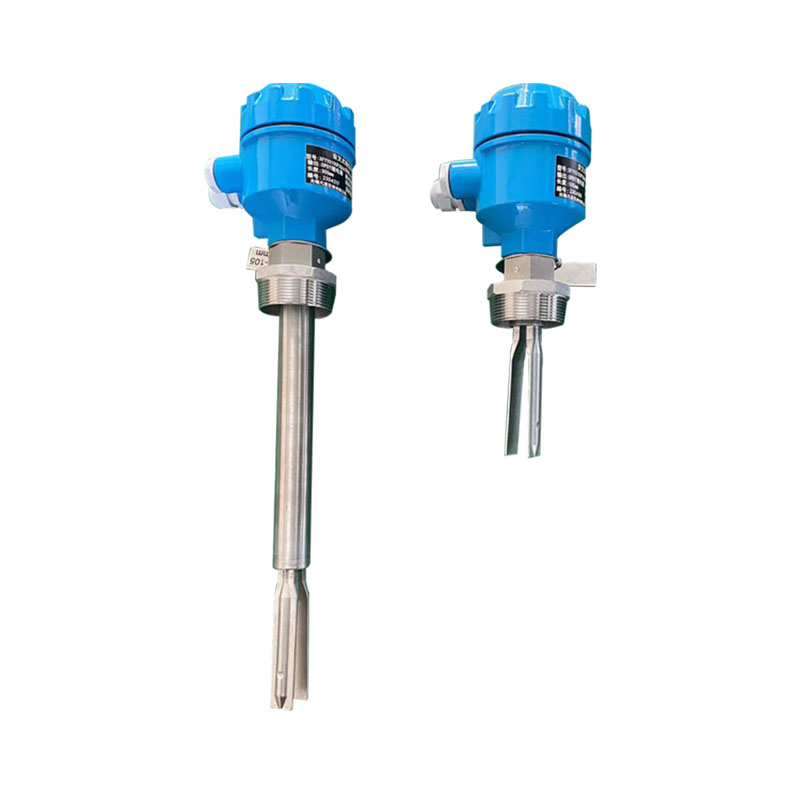

音叉液位开关

ProductDetails:

音叉液位开关是一种新型的物位开关。叉体由晶体激励产生振动，当叉体末端被液体浸没时，振动频率发生变化，这一变化通过电子线路检测出来并输出一个开关量，从而实现液位的上、下限报警和控制。

联系我们

ProductDescription:

应用范围：

音叉液位开关适用于灌内或管道内各种物料/液体介质的高低位检测，产品应用面广泛如纤业、橡胶业、轮胎业、水泥业、钢铁业、食品厂、医药厂、石化厂、饲料厂…等产业原料/制程/成品桶槽之物液位控制。

产品概述：

XFYYC型音叉液位开关是一种新型的物位开关。叉体由晶体激励产生振动，当叉体末端被液体浸没时，振动频率发生变化，这一变化通过电子线路检测出来并输出一个开关量，从而实现液位的上、下限报警和控制。音叉式物位开关被称为“电气浮子” ，凡使用浮球液位开关和由于结垢、湍流、搅动、气泡等原因不能使用浮球液位开关的场合均使用“电气浮子” 。由于音叉式物位开关无活动部件，因此无需维护和调整，是浮球液位开关的升级换代产品。本系列产品有普通型、本安型、隔爆型，适用于不同要求的环境场合使用。
特点：
1、适应性强：被测液体不同的电参数对测量均不产生影响，结垢、湍流、搅动、气泡、中等粘度、高压等恶劣条件对检测也无影响；

2、免维护：无活动部件，使用简单，坚固耐用；

3、无需调校：不受被测介质的电参数影响，常规无需调试；

4、掉电数据保存：高低位停断电保护，安全可靠。
主要技术指标：

1：供电电源：直流24VDC；交流220VAC、50/60Hz

2：工作温度：-20～200℃

3输出方式：DPDT继电器触点输出、RS485通信（选配）

4触点容量：220VAC 5A

5：防爆等级：本安型：ExiaIICT4-CT6，隔爆型：ExdIICT4-CT6

选型说明：

XFYYC

音叉液位开关

0 : 标准型

1: 加长型

2: 耐酸/碱性

注：45精小型

100：标准型

200：振棒型

100

3：耐酸/碱性加长型

4:卫生接头型

5：卫生接头加长型

200

4：防爆标准型

5：防爆加长型

6：电缆型（精小型）

尺寸

C：3/4”(20A)(精小型)

D:1"(25A)

E: 1-1/2"(40A)

F: 2" (50A)

G: 2-1/2"(65A)

H: 3"(80A)

I: 4"(100A)

J: 5"(125A)

K: 6"(150A)

S: 特殊规格

3：1-1/4”

规格

M: 5kg/cm²

N: 10kg/cm²

O: 150Lbs

P : 300Lbs

Q: PT (外牙)

R: PF(G)(外牙)

T :BSP(外牙)

W:PN10(10Bar)

X: PN16(16Bar)

Y: PN25(25Bar)

Z: PN40(40Bar)

U : NPT

S : 特殊规格

供电电压：220VAC

供电电压：18-36VDC

12~55 Vdc 3 wire PNP/ NPN Output

特殊规格

电气连接

A: M20x1.5

B：M12 x1(90^o)弯头

C: M12x1(180^o)

D: DIN头43650

E: 电缆出线

F：M12x1及CABLE 标线长2M,PVC 24AWG)

接液材质

4：SUS304

6：SUS316

7：不锈钢+PFA

8：表面喷涂四氟

0500

500mm以下

探棒长度(mm)

※500mm为基数

1000

501~1000mm

1500

1001~1500mm

温度：常温

其它值(单位℃)

压力：常压

其它值(单位BAR)

↓

XFYYC

100

选型举例

XFYYC100标准型音叉开关，G1螺纹接口，供电电压：220VAC，M20*1.5电气接口，接液材质：316L，不含螺纹长度100mm，常温，常压
