0510-82833316概述：

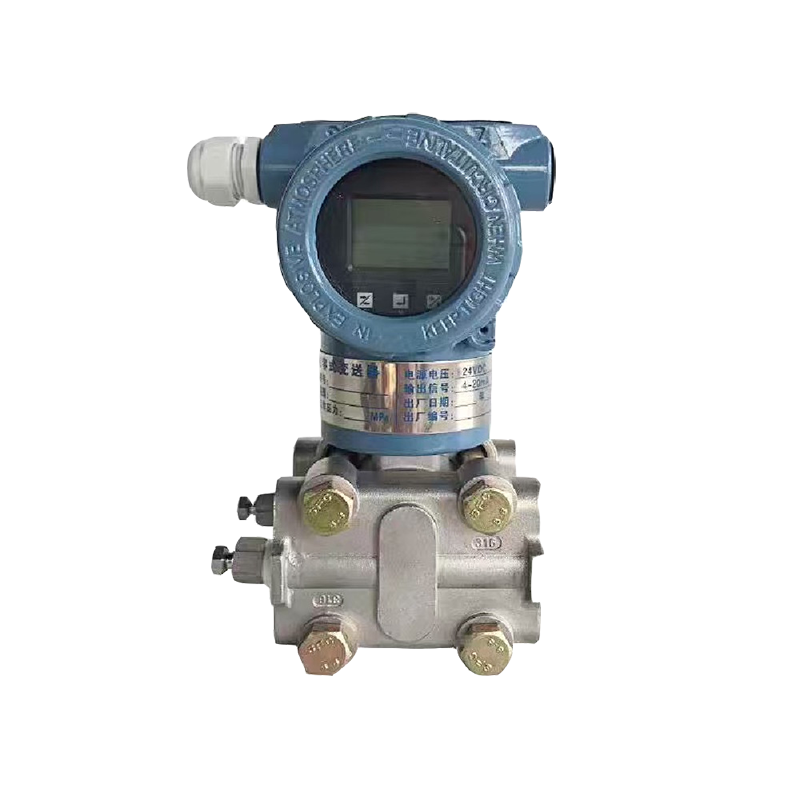

XFYYC3051-DP单晶硅差压变送器可用于测量液体、气体或者蒸汽的液位、密度、压力，并将其转换成 4-20mA DC(叠加HART通信）电流信号输出；通过Hart或者RS485通讯和面板按键实现远程、就地参数设定功能组态。
产品优势：
1、高精度等级：德国高精度单晶硅传感器芯片，精度≤±0.05%。
2、抗载能力强：双过载保护膜片设计，单项过压可达42MPa。
3、优异的环境适应性：智能静压补偿和温度补偿，消除了变送器受温度、静压与过载的影响，将现场的综合测试误差降到***低。
4、优异的长期稳定性：稳定性可保持在0.1FS%/3年。
5、灵活的远程协助调试功能：通过Hart或者RS485通讯和面板按键实现远程、就地参数设定功能组态。

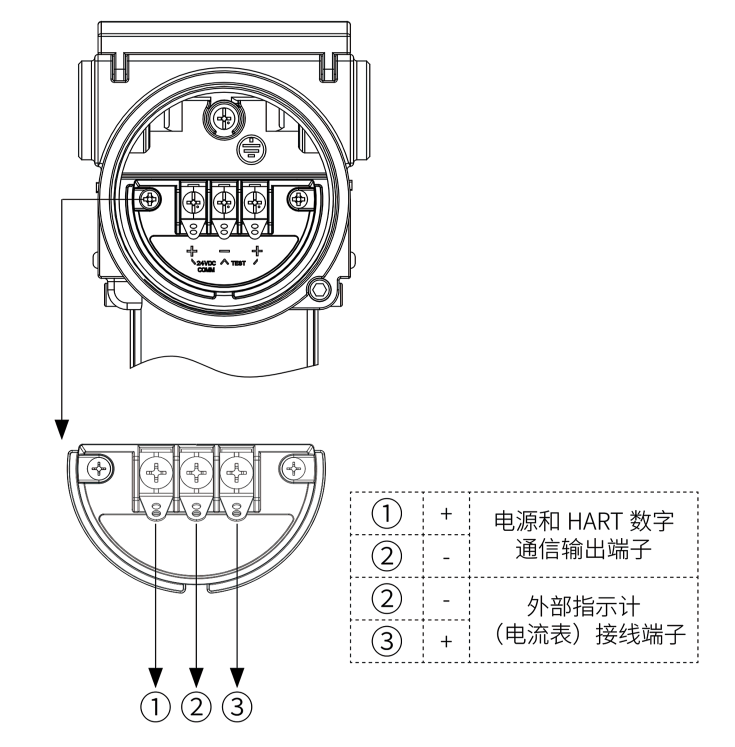

单晶硅差压变送器的电气接线图：

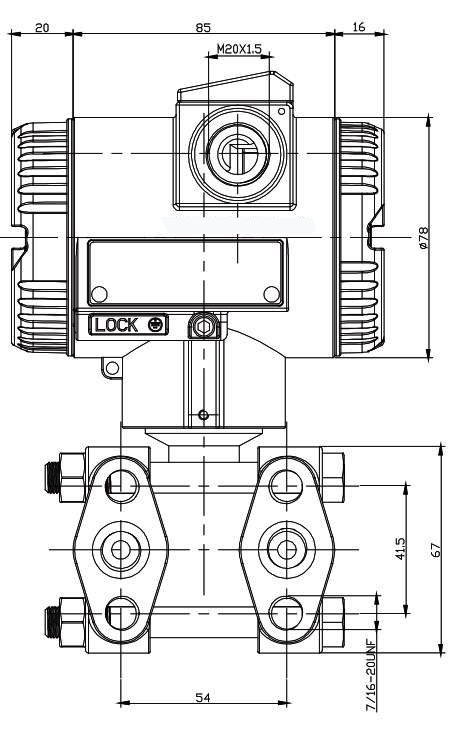

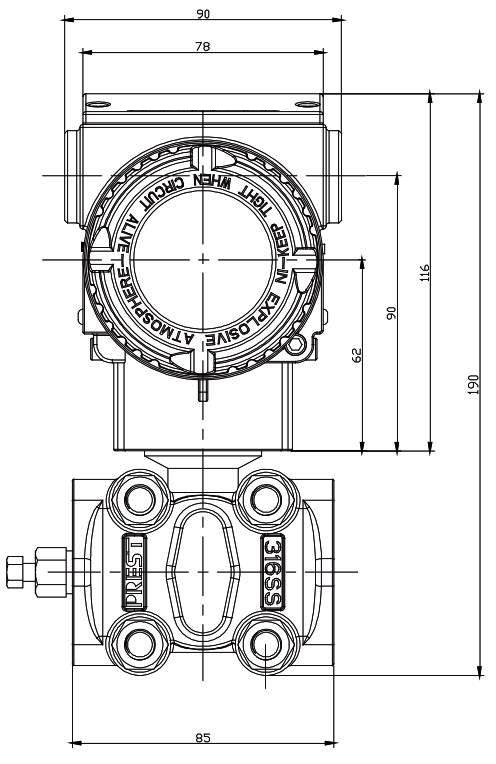

单晶硅差压变送器的产品外形图：
单晶硅差压变送器选型：
型号 变送器类型 |
XFYYC3051-DP 智能差压变送器 |
准确度等级 |
C 0.1% |
B 0.075% |
A 0.05% |
测量范围 |
0B （0~0.6）KPa~6KPa |
0C （0~2）KPa~40KPa |
0E （0~2.5）KPa~250KPa |
0F （0~10）KPa~1MPa |
0G （0~30）KPa~3MPa |
额定工作压力 |
P2 16MPa |
P3 25MPa |
P4 42MPa |
变送器输出 |
E 4~20mA/HAR通讯协议 |
R RS485-Modbus通讯协议 |
接液部分材质 隔离膜片 |
S 316L |
H 316L |
C HC-276 |
T 钽 |
L 钛 |
G 316L镀金 |
传感器填充液 |
G 硅油 |
F 氟油 |
S 食用油 |
电气接口选型 |
L1 铝合金壳体，电气接口M20*1.5 |
L2 铝合金壳体，电气接口NPT1/2 |
GI 不锈钢316L壳体，电气接口M20*1.5 |
G2 不锈钢316L壳体，电气接口NPT1/2 |
管道连接 |
T0 1/4”NPT内螺纹 |
T1 1/4”NPT-M20*1.5外螺纹-Φ14引压管（1套） |
T2 1/4”NPT-M20*1.5外螺纹丁型接头-Φ14引压管（1套） |
T3 1/4”NPT-1/2”NPT内螺纹腰型接头 |
T4 1/4”NPT- G1/2”内螺纹腰型接头 |
T5 配一体化三阀通 |
显示器 |
M0 无显示 |
M1 低功耗液晶显示屏 |
M2 耐低温液晶显示屏 |
安装支架 |
W 无安装支架 |
P 平板安装支架 |
Z 直角安装支架 |
防爆认证 |
E0 非防爆 |
E1 本安Ex iaⅡB T6 Ga |
E2 隔爆Ex dbⅡC T6 Gb |
