  • 产品名称:GSK干簧式浮球液位开关
  • 添加时间:2017-08-14 10:42:56
  • 推荐度:
介绍:

GSK干簧式浮球液位开关

GSK干簧式浮球液位开关的概述:

GSK系列液位信号器,适用于各种敞开和低压条件下的液面位置测量。可在所要求的液面位置测量,准确地发出相应的控制信号,以便及时的报警或自动控制水泵电动机的启动和停止等。

GSK干簧式浮球液位开关的FLASH动画:


演示(GSK-1B,低位起泵高位停泵):

GSK干簧式浮球液位开关的工作原理:

GSK干簧管式浮球液位控制器由大功率干式舌簧管(以下简称干簧管)作为主要控制元件,干簧管装于导管内;浮球套于导管外,球内装有环形恒磁磁钢;导管上部设有密封接线盒,内设接线端子,导管底部用螺纹底套密封,GSK干簧管式浮球液位控制器导管垂直定装于水塔-水箱-水池等开口容器内,GSK系列干簧管式浮球液位控制器浮球随水位变化而上-下升降,当水位降至被控制的低落水位(或升至被控制的高水位)时,干簧管受到磁场的作用,克服簧片复原力矩,簧片动作(常开接点闭合,常闭接点断开),发出低水位或高水位信号,并且作用于水位自动控制装置或水位报警装置。

GSK干簧管浮球液位开关的技术:

材料:不锈钢、聚丙烯、聚四氟乙烯
浮球尺寸:Φ120mm Φ100mm Φ75mm Φ70mm Φ45 Φ28
测量范围:0~6000mm
工作压力:0~0.6MPa (PVC≤0.25MPa),防爆型≤1MPa
适用介质:清、污水、酸碱溶液、绝缘液体
介质温度:PVC-5℃~+55℃,不锈钢-40℃~+100℃
触头容量:AC或DC 200V,1A
注:1.本控制器触点可直接控制交流220V,20A以下交流接触器,但最好经交流220V中间继电器转换。
2.可以按照客户要求生产防爆标准型(ExdIIBT4)、侧装型、其他非标型,法兰规格和整体材质可由客户自定。

GSK干簧式浮球液位开关特点:

结构简单,性能稳定,准确可靠,多种规格,信号器的导向管,浮球等材质均采用优质不锈钢材料,该装置适用于工矿企业、民用建筑、科技研究领域中的水塔、水箱、水池等的水(液)位自动控制或报警。同时也可广泛就用于环境保护的“三废”处理排污放液的设施之中。

GSK干簧式浮球液位开关选型提示:

GSK(YW-67)干簧管式浮球液位控制器(杆式浮球液位控制器、多点开关量输出控制)
GSK-1A浮球液位控制器用于容器排液,实现水泵或电机的高水位启泵、低水位停泵的两点自动控制。
GSK-1B与GSK-1A作用相反,用于容器给液,实现水泵或电机的低水位启泵、高水位停泵的两点自动控制。
GSK-2A和GSK-2B比GSK-1A和GSK-1B多两个点,在实现高低两点水位自动控制的同时,可发出超高和超低水位报警。
GSK-1C和GSK-2C及GSK-3C主要配套液位显示仪表使用,一般不作为液位控制使用。其可以显示二点、四点及四个以上点位。
订货时需要提供参数:杆长、接点位置、法兰规格等,我们根据这些参数安排生产。

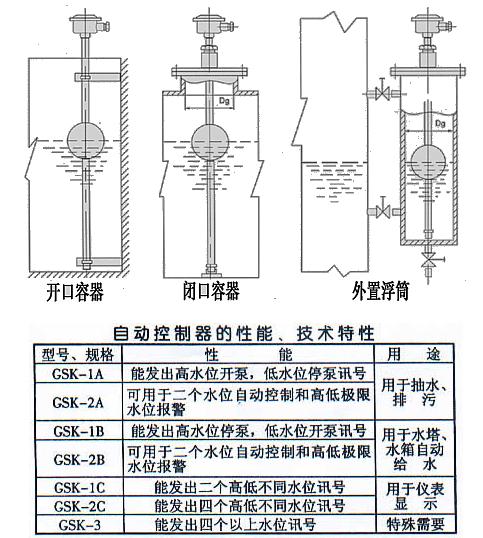

GSK干簧式浮球液位开关结构特点:

规格       结构                 性能用途
GSK-1A 一只常开干簧管,一只常闭干簧管 能发出高水位开泵,低水位停泵讯号,用于抽水、排污
GSK-2A 三只常开干簧管,一只常闭干簧管 可用于二个水位自动控制和高低液位极限报警
GSK-1B 一只常闭干簧管,一只常开干簧管 能发出高水位停泵,低水位开泵讯号,用于水塔、水箱自动给水
GSK-2B 一只常闭干簧管,三只常开干簧管 可用于二个水位自动控制和高低液位极限报警
GSK-1C 二只常开干簧管        能发出二个高低不同的水位讯号,用于报警或仪表显示
GSK-2C 四只常开干簧管        能发出四个高低不同的水位讯号
GSK-3* 四只以上干簧管        能发出四个以上的水位讯号(特殊需要另议

GSK干簧式浮球液位开关维护与使用:

1·关系易碎元件,与导线连接处需要用一段多股软线过渡。
2·关必须在垂直状态下使用,触点位于上方,倾斜角不应大于30。
3·较潮湿环境中使用时,需用绝缘材料包扎处理。
4·导向管较长时,下端应加固定措施。
5·用时如导向管杆体过长,可将接线盒卸下切除导向管多余部分,然后再安装好接线盒部分即可。
6·露天使用时,需在接线盒部分加装防护罩。
7·提高运输效率和成本,一般杆长超过3M左右时,分成若干节(发快递每节不超过1000mm),我们做好对接牙丝,用户可以直接安装,并做水压试验,确定不漏方可使用。

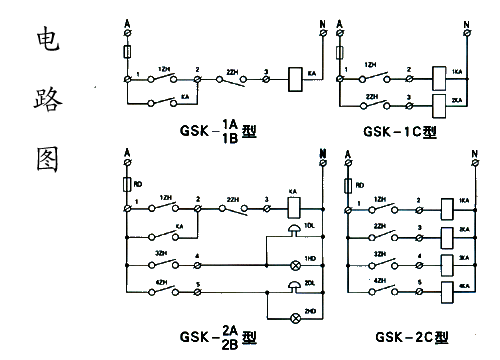

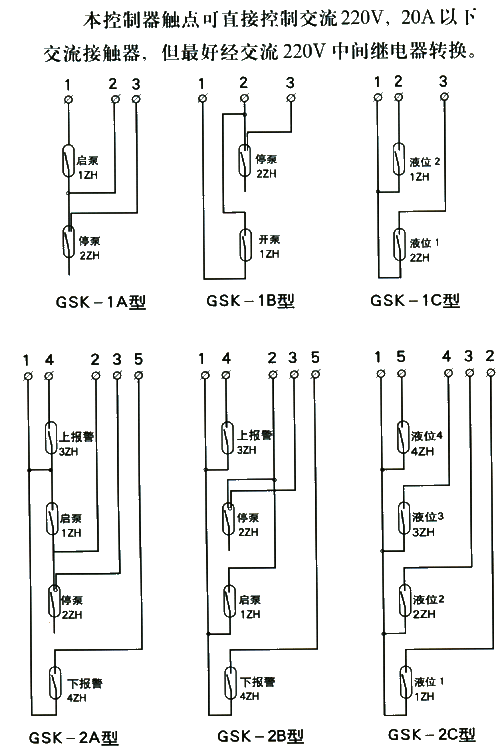

GSK干簧式浮球液位开关电路图及接线图:


GSK(YW-67)干簧式液位自动控制器(信号器)

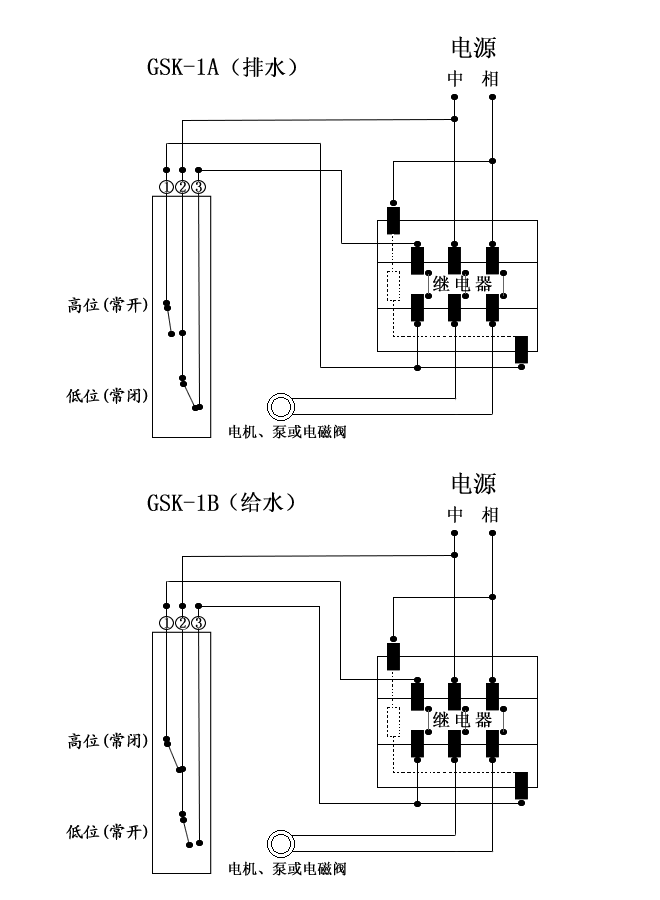

简易接线图
