  • 产品名称:铠装热电阻
  • 添加时间:2017-08-14 09:31:51
  • 推荐度:
介绍:

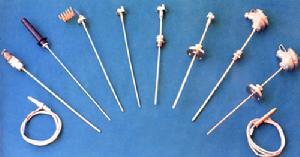

铠装热电阻


应用

通常和显示仪表,记录仪表,电子计算机等配套使用。直接测量各种生产过程中的-200℃-500℃范围内液体,蒸汽和气体介质以及固体表面温度。

铠装热电阻的种类

防水式铠装热电阻,圆接插式铠装热电阻,扁接插式铠装热电阻,补偿导线式铠装热电阻

特点

1·热响应时间少,减少动态误差;
2·直径小,长度不受限制;
3·测量精度高;
4·薄膜电阻元件,性能可靠温度。

工作原理

铠装热电阻是利用物质在温度变化时,其电阻也随着发生变化的特征来测量温度的。当阻值变化时,工作仪表便显示阻值所对应的温度值。

主要技术标准

产品执行标准IEC751       JB/T8622  -1997

测量范围和误差


型号
分度号
测温范围℃
精度等J
允许偏差△t℃
WZPK
-200-600
Pt100
AJ

-200~600℃时允差±(0.15+0.002|t|)

BJ

-200~500℃时允差±(0.30+0.005|t|)


热响应时间


套管直径

热响应时间 S

Φ3

≤3

Φ4

≤5

Φ5

≤8

Φ6

≤12

Φ8

≤15


型号命名方法


型号

说明

W


温度仪表


Z


热电阻


P

感温材料

P铂


K


铠装式


偶丝对数

单支


2

双支


1

安装

固定

形式

无固定装置


2

固定卡套螺纹


3

活动卡套螺纹


4

固定卡套法兰


5

活动卡套法兰


2

接线盒形式

防喷式


3

防水式


6

圆接插式


7

扁接插式


9

补偿导线式


3

直径

3


4

4


5

5


6

6


8

8
