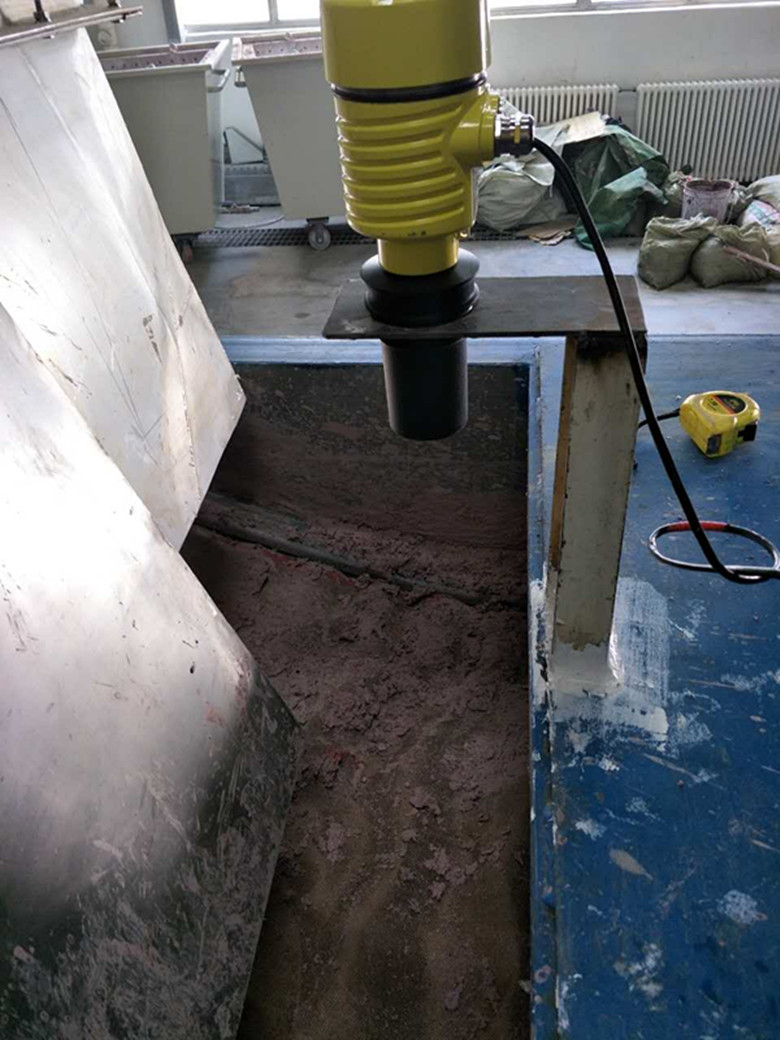

超声波液位计的原理：

超声波液位计的工作原理是由换能器（探头）发出超声波脉冲遇到被测介质表面被反射回来，部分反射回波被同一换能器接收，转换成电信号。

超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。此距离值S与声速C和传输时间T之间的关系可以用公式表示：

                    S=C×T/2

由于发射的超声波脉冲有一定的宽度，使得距离换能器近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值，这个区域称为测量盲区，盲区的大小与超声波液位计的工作频率有关。

超声波液位计的特点：

1、采用了的微处理器；

2、独特的回波处理技术；

3、虚假回波存储功能；

4、内置温度补偿；

5、波束较小；

6、调试标定简单。

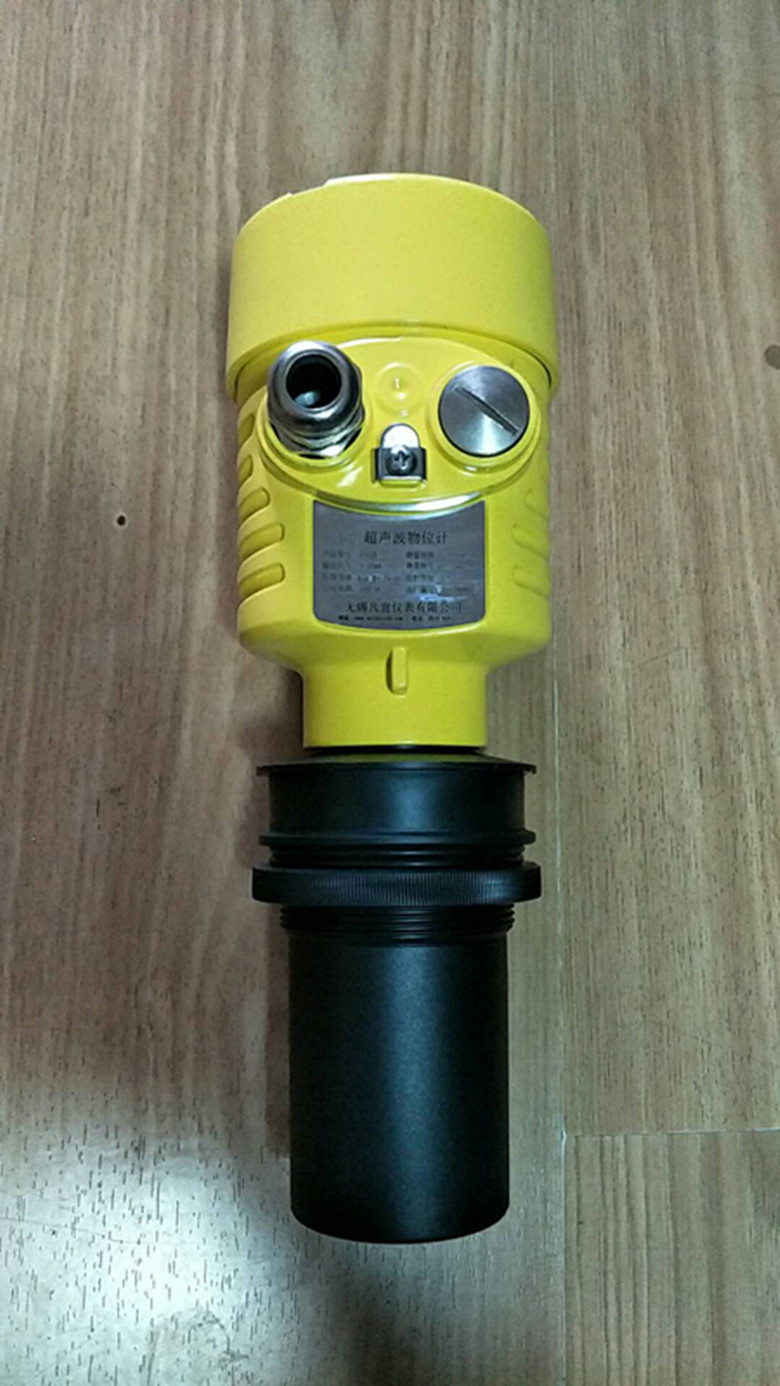

超声波液位计的技术参数：

 一般数据

过程连接

-过程连接 5米              螺纹 M66×2

-过程连接 10米             螺纹 M66×2

-过程连接 15米             支架或法兰

材料

-换能器                     PA66+GF30

-换能器密封                 硅胶

-外壳                       铝

-外壳密封                   硅橡胶

-上盖视窗                   聚碳酸酯

-接地端子                   不锈钢

重量

-5米和10米                2kg（取决于过程连接）

-15米                      6kg（取决于过程连接）

 ● 供电电压

两线制        标准型                      16~36V DC

本安型                      21.5~26.5V DC

功耗                        max.22.5mA

允许纹波

-<100Hz                    Uss<1V

-(100~100k)Hz              Uss<10mV

四线制        标准型                      24V DC/220V AC

功耗                        max.1VA，1W

 ● 电缆参数

电缆入口/插头               1个M20×1.5电缆入口（电缆直径

   5…9mm)，1个盲堵M20×1.5

弹簧接线端子                用于导线横截面2.5 mm²



 ● 输出参数

输出信号                    4~20mA

   4~20mA/HART

分辨率                      1.6μA

故障输出                    20.5mA；22mA；3.9mA

阻尼时间                    0-30s，可调
