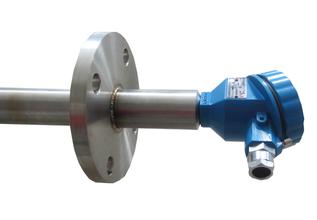

固定法兰式热电偶

应用：

    固定法兰式热电偶通常和显示仪表,记录仪表,电子计算机等配套使用。直接测量各种生产过程中的0℃-1300℃范围内液体，蒸汽和气体介质以及固体表面温度。

工作原理：

    热电偶的电J由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。

特点：

1·装配简单，更换方便；

2·压簧式感温元件，抗振性能好

3·测量范围大；

4·机械强度高，耐压性能好：

固定法兰式热电偶型号及规格：

1·防喷式：420,421；420G,421G

型号	分度号	测量范围	热响应时间	保护管材质	规格 d	规格 L×1
WRM-420 WRM2-420	N	0-800 0-1000	＜90s ＜24s	1cr18ni9ti 0cr25ni20	Ø16	300×150
WRM-420G WRM2-420G	N	0-800 0-1000	＜90s ＜24s	1cr18ni9ti 0cr25ni20	Ø16	300×150
WRN-420 WRN2-420	K	0-800 0-1000	＜90s ＜24s	1cr18ni9ti 0cr25ni20	Ø16	350×200
WRN-420G WRN2-420G	K	0-800 0-1000	＜90s ＜24s	1cr18ni9ti 0cr25ni20	Ø16	350×200
WRE-420 WRE2-420	E	0-700	＜90s ＜24s	1cr18ni9ti	Ø16	400×250
WRE-420G WRE2-420G	E	0-700	＜90s ＜24s	1cr18ni9ti	Ø16	400×250
WRC-420 WRC2-420	T	0-350	＜90s ＜24s	1cr18ni9ti	Ø16	450×300
WRC-420G WRC2-420G	T	0-350	＜90s ＜24s	1cr18ni9ti	Ø16	450×300
WRF-420 WRF2-420	J	0-600	＜90s ＜24s	1cr18ni9ti	Ø16	500×350
WRF-420G WRF2-420G	J	0-600	＜90s ＜24s	1cr18ni9ti	Ø16	500×350
WRM-421 WRM2-421	N	0-800 0-1000	＜20s ＜24s	1cr18ni9ti 0cr25ni20	Ø20	550×400
WRM-421G WRM2-421G	N	0-800 0-1000	＜120s ＜24s	1cr18ni9ti 0cr25ni20	Ø20	500×400
WRN-421 WRN2-421	K	0-800 0-1000	＜120s ＜24s	1cr18ni9ti 0cr25ni20	Ø20	650×500
WRN-421G WRN2-421G	K	0-800 0-1000	＜120s ＜24s	1cr18ni9ti 0cr25ni20	Ø20	650×500
WRE-421 WRE2-421	E	0-700	＜120s ＜24s	1cr18ni9ti	Ø20	900×750
WRE-421G WRE2-421G	E	0-700	＜120s ＜24s	1cr18ni9ti	Ø20	900×750
WRC-421 WRC2-421	T	0-350	＜120s ＜24s	1cr18ni9ti	Ø20	1150×1000
WRC-421G WRC2-421G	T	0-350	＜120s ＜24s	1cr18ni9ti	Ø20	1150×1000
WRF-421 WRF2-421	J	0-600	＜120s ＜24s	1cr18ni9ti	Ø20	1650×1500
WRF-421G WRF2-421G	J	0-600	＜120s ＜24s	1cr18ni9ti	Ø20	2150×2000

1·型号420,421为防水式,防护等JIP65
2·保护管其余材质根据协议订货:
3·公称压力为2.50MP

型号示例	法兰规格 D	法兰规格 D1	法兰规格 D2	法兰规格 H	d
WRN-420	Ø105	Ø75	Ø55	16	Ø16
WRN420G	Ø105	Ø75	Ø55	16	Ø16
WRN-421	Ø115	Ø85	Ø65	16	Ø20
WRN421G	Ø115	Ø85	Ø65	16	Ø20

2·防水式：430,431；430G,431G

型号	分度号	测量范围	热响应时间	保护管材质	规格 d	规格 L×1
WRM-430 WRM2-430	N	0-800 0-1000	＜90s ＜24s	1cr18ni9ti 0cr25ni20	Ø16	300×150
WRM-430G WRM2-430G	N	0-800 0-1000	＜90s ＜24s	1cr18ni9ti 0cr25ni20	Ø16	300×150
WRN-430 WRN2-430	K	0-800 0-1000	＜90s ＜24s	1cr18ni9ti 0cr25ni20	Ø16	350×200
WRN-430G WRN2-430G	K	0-800 0-1000	＜90s ＜24s	1cr18ni9ti 0cr25ni20	Ø16	350×200
WRE-430 WRE2-430	E	0-700	＜90s ＜24s	1cr18ni9ti	Ø16	400×250
WRE-430G WRE2-430G	E	0-700	＜90s ＜24s	1cr18ni9ti	Ø16	400×250
WRC-430 WRC2-430	T	0-350	＜90s ＜24s	1cr18ni9ti	Ø16	450×300
WRC-430G WRC2-430G	T	0-350	＜90s ＜24s	1cr18ni9ti	Ø16	450×300
WRF-430 WRF2-430	J	0-600	＜90s ＜24s	1cr18ni9ti	Ø16	500×350
WRF-430G WRF2-430G	J	0-600	＜90s ＜24s	1cr18ni9ti	Ø16	500×350
WRM-431 WRM2-431	N	0-800 0-1000	＜20s ＜24s	1cr18ni9ti 0cr25ni20	Ø20	550×400
WRM-431G WRM2-431G	N	0-800 0-1000	＜120s ＜24s	1cr18ni9ti 0cr25ni20	Ø20	500×400
WRN-431 WRN2-431	K	0-800 0-1000	＜120s ＜24s	1cr18ni9ti 0cr25ni20	Ø20	650×500
WRN-431G WRN2-431G	K	0-800 0-1000	＜120s ＜24s	1cr18ni9ti 0cr25ni20	Ø20	650×500
WRE-431 WRE2-431	E	0-700	＜120s ＜24s	1cr18ni9ti	Ø20	900×750
WRE-431G WRE2-431G	E	0-700	＜120s ＜24s	1cr18ni9ti	Ø20	900×750
WRC-431 WRC2-431	T	0-350	＜120s ＜24s	1cr18ni9ti	Ø20	1150×1000
WRC-431G WRC2-431G	T	0-350	＜120s ＜24s	1cr18ni9ti	Ø20	1150×1000
WRF-431 WRF2-431	J	0-600	＜120s ＜24s	1cr18ni9ti	Ø20	1650×1500
WRF-431G WRF2-431G	J	0-600	＜120s ＜24s	1cr18ni9ti	Ø20	2150×2000

1·型号430,431为防水式,防护等JIP65
2·保护管其余材质根据协议订货:
3·公称压力为2.50MP

型号示例	法兰规格 D	法兰规格 D1	法兰规格 D2	法兰规格 H	d
WRN-430	Ø105	Ø75	Ø55	16	Ø16
WRN430G	Ø105	Ø75	Ø55	16	Ø16
WRN-431	Ø115	Ø85	Ø65	16	Ø20
WRN431G	Ø115	Ø85	Ø65	16	Ø20
