  • /upload/images/201708/150253025555.jpg
  • 产品名称:涡轮流量计
  • 添加时间:2017-08-12 17:30:36
  • 推荐度:
介绍:

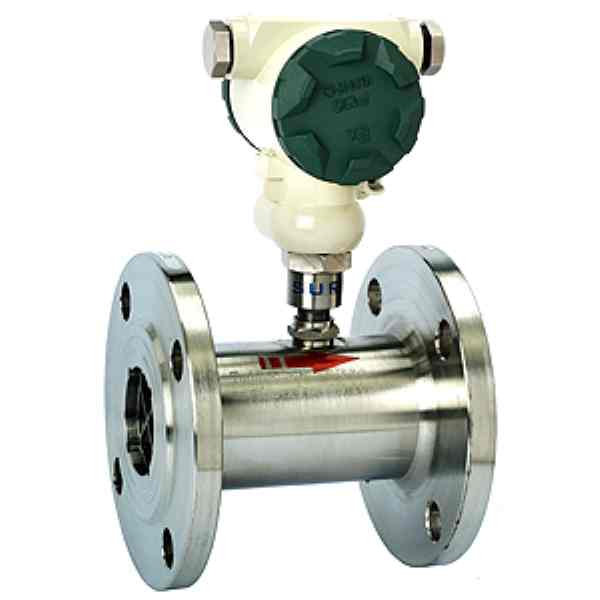

LWGY型涡轮流量计

LWGY型的概述

    我公司生产的涡轮流量计是吸取国内外流量仪表的先进技术,经过优化设计,具有结构简单·轻巧·精度高·重复性好·反应灵敏·安装维护方便等特点的新一代涡轮流量计,广泛应用于测量封闭管道中与不锈钢ICr18Ni8Ti,2Cr13及刚玉AI203硬质合金不起腐蚀作用,且无纤维,颗粒等杂质,工作温度下运动粘度小于5*10-6m2/s的液体,可对流量计进行实液标定后使用。若与具有特色功能的显示仪表配套,还可以进行定量控制,超量报警,是流量计量和节能的理想仪表。

LWGY型的特点

1·高精确度,一般可达±%1R,±%0.5R,高精度型可达±%0.2R;
2·重复性好,短期重复性可达0.05%-0.2%,正是由于良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计;
3·输出脉冲信号频率信号,始于总量计量与计算机连接,无零点漂移,抗干扰能力强;
4·原始脉冲频率范围(10HZ-1.5KHZ),信号分辨率强;
5·量程比宽,最大量程比可达到1:20;
6·结构紧凑轻巧,安装维护方便,流通能力大;
7·适用高压测量,传感器表体上不必开孔,易制成高压型仪表;
8·可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。

LWGY型的应用

涡轮流量计广泛应用于石油,化工,冶金,科研等领域,也可用于食品行业和液压系统中。

LWGY型的口径与流量的比对表


仪表口径(mm)正常流量范围(m3/h)扩展流量范围(m3/h)常规耐受压力(MPa)特制耐压等级(MPa)(法兰连接方式)
DN 40.04~0.250.04~0.46.312、16、25
DN 60.1~0.60.06~0.66.312、16、25
DN 100.2~1.20.15~1.56.312、16、25
DN 150.6~60.4~86.3、2.5(法兰)4.0、6.3、12、16、25
DN 200.8~80.45~96.3、2.5(法兰)4.0、6.3、12、16、25
DN 251~100.5~106.3、2.5(法兰)4.0、6.3、12、16、25
DN 321.5~150.8~156.3、2.5(法兰)4.0、6.3、12、16、25
DN 402~201~206.3、2.5(法兰)4.0、6.3、12、16、25
DN 504~402~402.54.0、6.3、12、16、25
DN 657~704~702.54.0、6.3、12、16、25
DN 8010~1005~1002.54.0、6.3、12、16、25
DN 10020~20010~2002.54.0、6.3、12、16、25
DN 12525~25013~2501.62.5、4.0
DN 15030~30015~3001.62.5、4.0
DN 20080~80040~8001.62.5、4.0


LWGY型涡轮流量计的选型与规格


型号

规格代号

说明

LWGY

涡轮流量计


G

传感器


A

气体


B

液体


公称通径

1

2mm(管螺纹)

2

4mm(管螺纹″)

3

6mm(管螺纹)

4

10mm(管螺纹)

5

15mm(法兰型或者管螺纹连接)

6

25mm(法兰型或者管螺纹连接)


32mm(法兰型或者管螺纹连接)

7

40mm(法兰型或者管螺纹连接)

89

50mm(法兰型)


65mm(法兰型)

9

80mm(法兰型)

10
11

100mm(法兰型)


125mm(法兰型)

12

150mm(法兰型)

13

200mm(法兰型或者插入式)

14

250mm(法兰型或者插入式)

15

300mm(法兰型或者插入式)


精度等级

A

精度1%

B

精度0.5%

C

精度0.2%


信号输出

M

一体化液晶显示并带4~20mA电流输出

J

配套流量积算仪分体显示

S

配套流量积算仪分体显示并输出4~20mA

I

4~20mA电流输出

T

一体化液晶显示(锂电池供电)

P

脉冲输出


公称压力

C1

PN1.6MPa

C2

PN2.5MPa

C3

PN4.0MPa

C4

PN6.3MPa

C5

PN16MPa

C6

PN25MPa

C7

PN40MPa

防爆要求

/NE

不防爆

/EX

防爆等级dⅡBT4

温度要求

/NE

常温

/HE

120℃≥高温≥150℃

其它要求

/□

在订货时注明
