  • 产品名称:WZPK系列铠装热电阻
  • 添加时间:2017-08-14 09:46:03
  • 推荐度:
介绍:

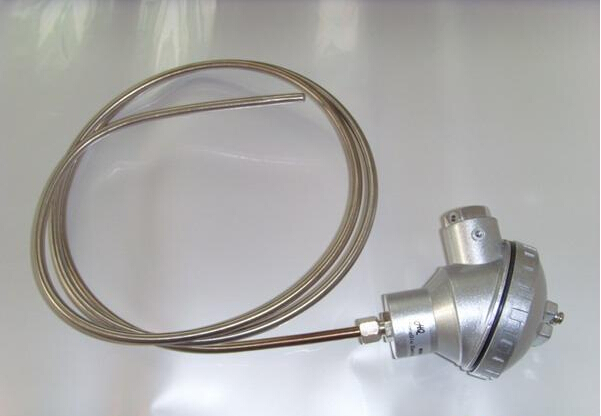

WZPK系列铠装热电阻

WZPK系列铠装热电阻应用:

通常和显示仪表,记录仪表,电子计算机等配套使用。直接测量各种生产过程中的-200-500℃范围内液体,蒸汽和气体介质以及固定表面温度。


WZPK系列铠装热电阻特点:

˙热响应时间少,减少动态误差;

˙直径小,长度不受限制;

˙测量准确度高;

˙薄膜电子元件,性能可靠稳定;


工作原理:

铠装热电阻是利用物质在温度变化时,其电阻也随着发生变化的特征来测量温度的。当阻值变化时,工作仪表便显示出阻值所对应的温度值。


主要技术参数:

产品执行标准

        IEC751

        JB/T8622-1997


藕丝直径材料:

藕丝形式

单支式

双支式

套管直径

¢3¢4¢5¢6¢8

¢4¢5¢6¢8

套管材质

1Cr18Ni9Ti

1Cr18Ni9Ti


常温绝缘电阻

        热电阻在环境温度为15-35℃,相对湿度不大于80%,试验电压为10-100V(直流)电J与外套管之间的绝缘电阻≥100MΩ


测温范围及温差:

型号

分度号

测温范围

精度等J

允差

WZPK

Pt100

-200-+500

AJ

±(0.15+0.002|t︳

WZPK

Pt100

-200-+500

BJ

±(0.30+0.005|t︳


热响应时间:

套管直径

热响应时间

¢3

≤3

¢4

≤5

¢5

≤8

¢6

≤12

¢8

≤15


安装固定形式:

代号和尺寸

铠装阻外径¢8¢6¢5

铠装阻外径¢4¢3

M

M16×1.5

M12×1.5

S

22

19


代号和尺寸

铠装阻外径¢8¢6¢5

铠装阻外径¢4¢3

D

¢60

¢50

D0

¢42

¢36

D1

¢24

¢20

S

¢22

¢19

D0

¢9

¢7

 WZPK系列铠装热电阻选型:


WZ□K-□□□□□-□-□/□-□铠装热电阻

代 号

热电阻类型

P

Pt100分度号|铂热电阻

C

Cu50分度号|铜热电阻    -50~150℃

代 号

测温元件形式

K

铠装热电阻芯子|铠装热电阻芯子的直径为Ф6mm

代号

热电阻对数

省略

单支式

2

双支式

代号

安装固定装置

1

无固定装置

2

固定螺纹(螺纹M27×2)

3

活动法兰

4

固定法兰

5

活动法兰角尺型

6

锥形盲孔管

代号

接线盒形式

3

防水接线盒

4

隔爆接线盒

5

不锈钢接线盒

代号

保护管外径 mm

0

ф12

1

ф16

2

ф20

代号

保护管材料

说  明

1

1Cr18Ni9Ti

常用的热电偶保护管

3

304

耐腐蚀优于1Cr18Ni9Ti的金属护管

6

316

能抗化工生产过程的绝大多数强腐蚀的金属护管

代号

长度 mm/插深mm

L/l

□□□mm/□□□mm

代号

热电阻精度等J

省略

BJ(国内常规供货)

I

AJ
